在大家購買散熱風扇時，是否會注意到調速信號和信號線功能呢?這些功能都有著哪些不同的作用？怎樣的接線方式才是正確的呢？帶著疑問，下面我們共同了解一下散熱風扇的信號功能及信號線種類吧!

風扇信號功能說明?

1， 軟啟動功能：當為風扇供電時，電流從零開始逐步增加，直到風扇達到最大轉速和額定電流，啟動的最大等于自由運行電流，風扇將在指定的時間內達到額定轉速.

2， 自啟動功能：起到鎖定保護和限制電流的重新啟動，自啟動功能是保證風扇馬達將自動重新啟動，以防扇葉被阻塞，轉子被鎖住時，風扇的電流將會降低到零，風扇會在5秒后自動重新啟動。

3， FG轉速偵測功能：相當于頻率發生器或輸出轉速表，這是一個集電極開路輸出連接到一個上拉電阻和兼容閱讀設備的輸入電源電壓，這個輸出提供一個方波信號（如TTL輸入電腦）最大集電極電壓可能高達72伏特直流和最大集電流10MAA，閱讀設備的電源必須有與風扇相同的地面電位。

4， RD旋轉偵測功能：這是一個開路集電極功能，與FG有相似的硬件功能，有兩種情況，A類 風扇在運轉時信號引腳輸出低電平，當風扇被堵住停止運轉時輸出高電平 ；B類風扇在運轉時信號引腳輸出高電平，當風扇被堵住停止運轉時輸出低電平.

5， PWM脈寬調速控制功能：PWM功能可以使用頻率和高低壓電平來控制風扇轉速。風扇轉速可通過調整占空比來線性控制風扇轉速。PWM調速一般為四線控制，目前使用較多的是 PWM 調速+RD信號功能這種方式。

6， 溫度自動控制功能：風扇的轉速受溫度控制，不同的溫度可對應不同的轉速.

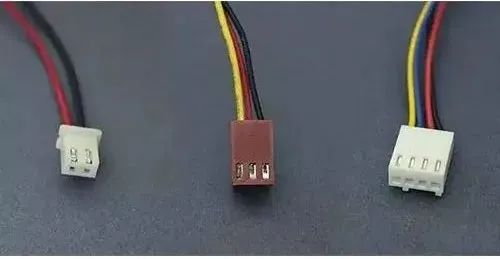

風扇中每根線是如何定義的？

2線：電源線、地線，通電全速運轉。

3線：電源線、地線、FG測速/RD報警線。

4線：電源線、地線、FG測速/RD報警線，PWM調速

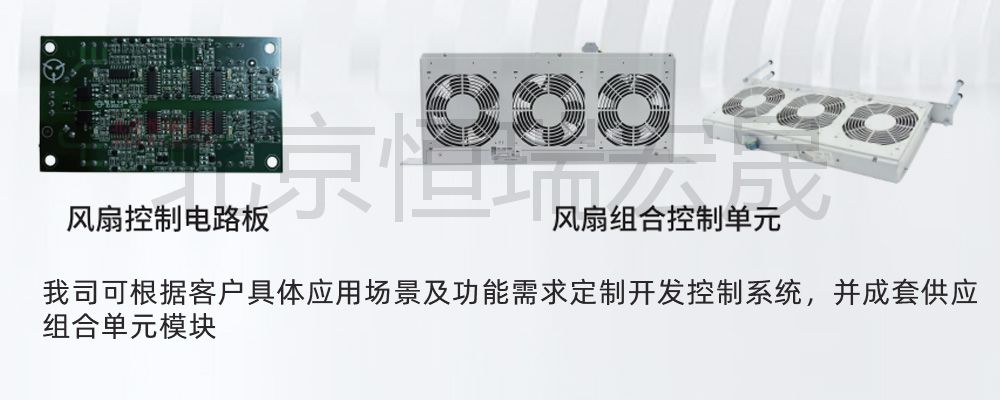

定制功能

在我們的生活中，處處都有風扇的身影。應用于IT/通信、電氣自動化、電力電子、軌道交通、風力發電、工業醫療等眾多行業領域。

EC風機調速控制

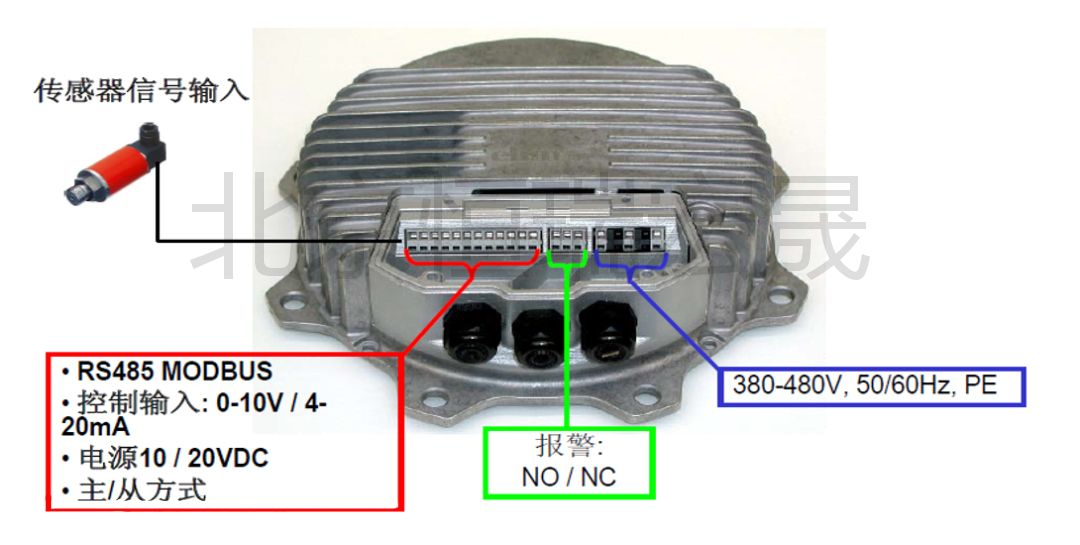

EC電機為內置智能控制模塊的直流無刷式免維護型電機，自帶RS485輸出接口、0-10V傳感器輸出接口、4-20mA調速開關輸出接口、報警裝置輸出接口及主從信號輸出接口。該系列風機具有高智能、高節能、高效率、壽命長、振動小、噪聲低以及可連續不間斷工作等特點。

• 0-100%無級調速，無需增加變頻器，調速開關等
• 寬電壓范圍：3-380V-480V、50/60Hz；1-200-277V、50/60Hz
• 整機效率高達90%
• 低振動、超靜音
• 4-20mA 或 0-10V信號輸出，可直接連接各類傳感器
• EMI/EMC抗電磁干擾和電磁兼容性過濾
• IP54
• 結構緊湊
• RS485數據模塊
• 速度與電機極數無關
• RS485接口

恒瑞宏晟風機產品種類豐富，常備軸流風機、離心風機、貫流風機和燃?xì)夤娘L(fēng)機，IP68防水/防塵/防鹽霧、EC智能調速等節能現貨風機產品。我們擁有豐富的風機解決方案和選型、設計、施工等成熟經驗，更多項目案例，定制化方案供您參考選擇！
